Essa
postagem é o registro de um "rádio" que construí (Fig. 1). Esse rádio
possui finalidade didática, é feito com 4 componentes e não necessita de
pilhas ou qualquer outra fonte externa de energia. A ideia é também
buscar um pouco dos primórdios do desenvolvimento da tecnologia de
radiocomunicação.
 |
| Fig. 1 - Rádio AM de germânio com antena de quadro. |
Pensar
que certo gênio inventor acordou pela manhã e teve a ideia de construir
um rádio é no mínimo ingênuo. A invenção do rádio é resultado de um
longo processo que envolve centenas de pessoas, começando no final do
século XIX até os dias atuais onde o rádio é de certa maneira
reinventado em tecnologias de telefonia celular 3G , LTE (4G), redes
WAN, Bluetooth e a recente Internet das Coisas. Uma pergunta importante
é: Quem fez e quando foi feita a primeira transmissão de informação sem
fio?
Se
informação for uma pequena faísca então essa pessoa foi o físico
Heinrich Hertz (1857 - 1894), o mesmo Hertz da unidade de frequência,
essa foi uma homenagem a ele. Hertz conhecia o trabalho teórico de James
Clerk Maxwell (1831 - 1879) que previa a existência de ondas
eletromagnéticas. O experimento de Hertz consistia em um circuito
elétrico capaz de gerar uma faísca entre os terminais de uma antena.
Do
outro lado do laboratório de Hertz, a alguns metros, havia um anel
metálico e condutor, aberto, com uma pequena esfera em cada extremidade.
Quando a faísca era gerada, instantaneamente outra faísca brilhava no
anel do outro lado do laboratório. Verificando assim as previsões de
Maxwell.
A
história do rádio passa por um padre gaúcho chamado Landell de
Moura (1861 - 1928). Landell patenteou um dispositivo que permitia a comunicação por
voz dentre outros dispositivos de comunicação a distância. Landell
provavelmente foi o primeiro a transmitir e receber voz através das
ondas hertzianas.
Agora
vamos dar um salto na história até a radiodifusão por amplitude
modulada, ou como os mais velhos conhecem: AM. O rádio que é a razão
desta postagem (Fig. 2), chamado comumente de Rádio de Galena, detecta
ondas eletromagnéticas de amplitude modulada. Cristal de Galena é um
cristal semicondutor utilizado em rádios antigos, que por essa razão
ganharam o nome de rádios de Galena.
 |

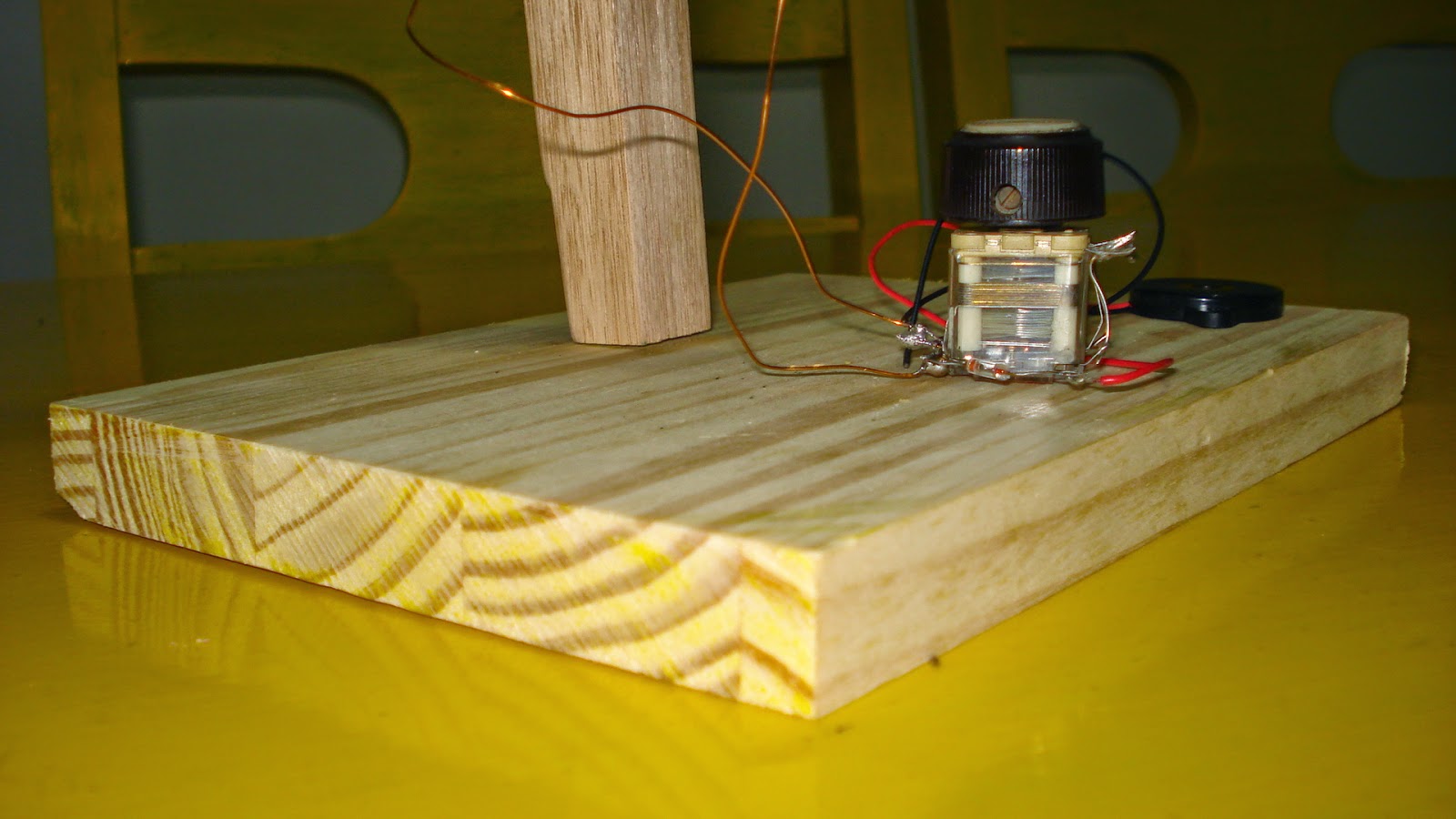

| Fig. 2 - Base da antena e detalhe do capacitor de placas. |
O
diagrama esquemático (Fig.3) apresenta três componentes: capacitor
variável de placas (300pF), diodo de germânio e cápsula piezoelétrica.
Esses três componentes e a antena de quadro formam o Rádio de Germânio.
 |
| Fig. 3 - Diagrama esquemático do projeto |
Este
projeto é um misto de alguns projetos que eu encontrei na internet
entre sites e vídeos. Inicialmente eu havia feito sem a antena de
quadro, utilizei então um fio Terra (literalmente na terra) e 20 m de
fio como antena. Achei que isso limitaria muito a mobilidade então
resolvi fazer a antena.
Também
é importante ressaltar dois pontos. O primeiro é que o capacitor
variável de placas não é vendido em lojas de eletrônica, é preciso pegar
de um rádio velho. O segundo é que a cápsula piezoelétrica, apesar de
ser encontrada em lojas do ramo, não é o componente mais adequado. O
fone mais sensível é o de cristal de Rochele, segundo o consta em artigo
escrito pelo Prof. Newton Braga no site: newtoncbraga.com.br
Por fim posso dizer que valeu a pena ter construído. O rádio realmente funciona!
